Szczegóły Produktu:
|
| Napięcie znamionowe: | 3,6-24KV | Ocena prądu: | 630-2000A |
|---|---|---|---|
| Częstotliwość oceny: | 50 / 60Hz | OEM / ODM: | Dostępny |
| Oryginalny: | Chiny | ||
| High Light: | GB3906 3-fazowy przełącznik,panel SN 24KV w pełnym kształcie w układzie elektrycznym,rozdzielnica 3-fazowa 24KV |
||
Wprowadzenie produktów
Generał

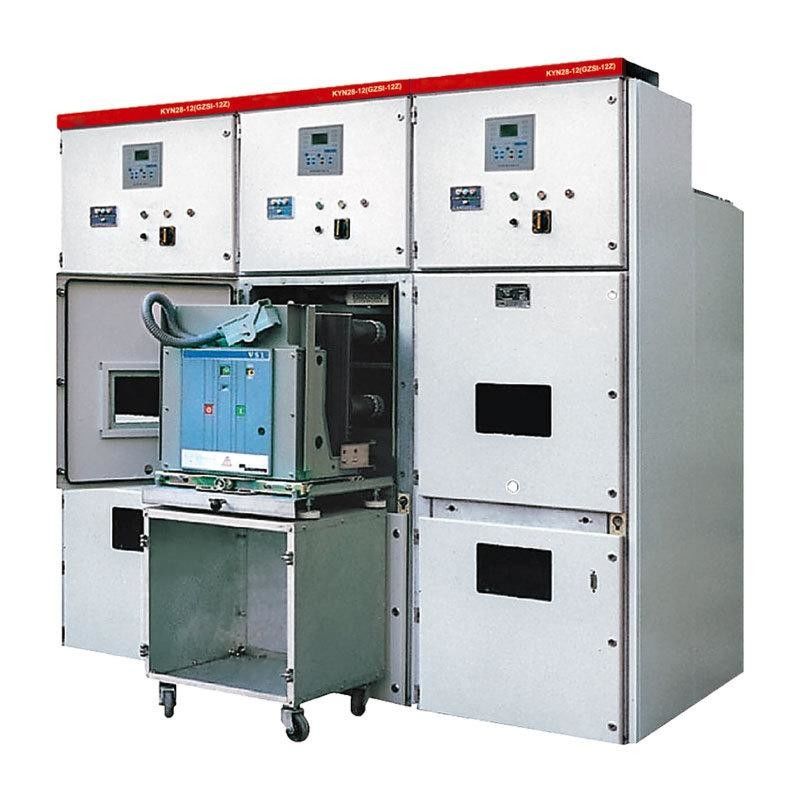

Rozdzielnica wewnętrzna KYN28 w obudowie metalowej jest kompletnym urządzeniem do dystrybucji energii dla systemu sekcyjnego 3,6 ~ 24kV, 3-fazowego AC50 / 60Hz, z jedną magistralą i jedną magistralą.Służy głównie do przesyłu mocy średnich / małych generatorów w elektrowniach;odbieranie i przesyłanie energii do stacji elektroenergetycznych w systemie dystrybucji i elektroenergetycznym fabryk, kopalń i przedsiębiorstw oraz uruchamianie dużych silników wysokonapięciowych itp. w celu sterowania, ochrony i monitorowania systemu.Rozdzielnica spełnia wymagania normy IEC, GB3906-91, ponadto może być stosowana z wyłącznikiem próżniowym VS1 do użytku domowego, a także z VD4 firmy ABB, 3AH5 firmy Siemens ZN65A, VB2 firmy GE itp. urządzenie do dystrybucji mocy o dobrej wydajności.
Środowisko usługowe
W pełni przetestowany
Rozdzielnica przeszła wszystkie testy wymagane przez międzynarodowe normy (IEC).Każda rozdzielnica przed dostawą jest poddawana rutynowym testom w fabryce.Testy te mają na celu sprawdzenie działania rozdzielnicy w oparciu o specyficzne właściwości każdej instalacji.
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6 ~ 24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy |
ZA |
630,1250,1600,2000,2500,3150,4000 | ||
|
4 |
Odgałęzienie Prąd znamionowy |
630,1250,1600,2000,2500,3150,4000 |
|||
|
5 |
Główna szyna zbiorcza Prąd znamionowy |
630,1250,1600,2000,2500,3150,4000 |
|||
|
6 |
1 min Napięcie wytrzymywane o częstotliwości sieciowej | mokry |
KV |
38 | 50/60 |
|
suchy |
48 |
60/65 |
|||
|
7 |
Udar piorunowy wytrzymuje napięcie |
kV |
75 |
95/125 |
|
|
8 |
Znamionowy prąd wyłączalny zwarciowy (szczyt) |
KA |
40/50/63/80/100 |
||
|
9 |
Prąd krótkotrwały wytrzymywany (4 s) |
20/25 / 31,5 / 40 |
|||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
