Szczegóły Produktu:
|
| Materiał: | Metal | kolor: | Szary |
|---|---|---|---|
| Napięcie: | 3,6 KV | obecny: | 630A |
| częstotliwość: | 50 Hz | Fabryka: | KNKONG |
| Podkreślić: | KYN28A-12 Panel rozdzielnicy SN,rozdzielnica w obudowie metalowej 3,6KV |
||

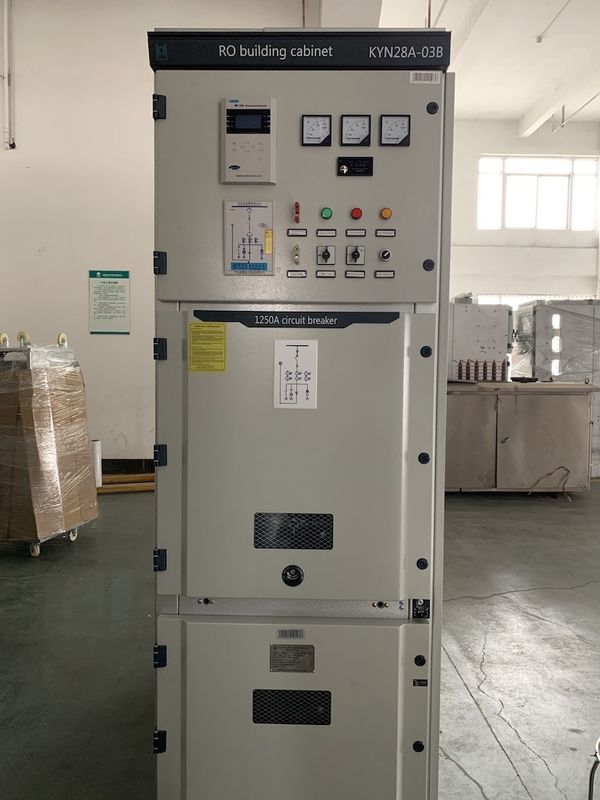

630A Rozdzielnica w obudowie metalowej 3,6KV KYN28A-12 Panel rozdzielnicy SN
Generał
Wyposażony w wyłącznik próżniowy VS1 (ZN63) o wysokiej zdolności wyłączania i niskiej wartości odcięcia prądu (może być również wyposażony w wyłącznik próżniowy VD4 produkcji ABB) jako wyłącznik główny, konstrukcja jest zaawansowana, rozsądna, kompaktowa, o doskonałej wydajności, bezpieczny i niezawodny.Jednocześnie posiada funkcję blokowania „pięciu prewencji”, która spełnia wymagania norm technicznych, takich jak IEC298, GB3906 itp.
Środowisko usługowe
1. Temperatura powietrza: -25 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość: ≤ 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6 ~ 24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy | ZA | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Odgałęzienie Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Główna szyna zbiorcza Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | KV | 38 | 50/60 |
| suchy | 48 | 60/65 | |||
| 7 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 95/125 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | KA | 40/50/63/80/100 | ||
| 9 | Prąd krótkotrwały wytrzymywany (4 s) | 20/25 / 31,5 / 40 | |||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
Klient powinien podać do zamówienia następujące informacje:
1. Schemat połączeń pętli obwodu głównego i specjalne wymagania techniczne;
2. Plan rozmieszczenia instalacji tablicy rozdzielczej;
3. Specyfikacja elementów wewnątrz tablicy rozdzielczej oraz schemat ideowy pętli pomocniczej i sterowniczej.
4. Inne szczególnie wymagane dokumenty pisemne.
5. SLD (rysowanie pojedynczych linii)
Knkong Electric dostarcza rozdzielnice 11KV zgodnie z wymaganiami klienta, prześlij nam SLD, a następnie możemy go wdrożyć w 100%. 11KV to nasz najlepiej sprzedający się międzynarodowy produkt, z niezależnie opracowanym chińskim wyłącznikiem próżniowym VS1, który pozwala nam konkurować z produktami europejskimi na rynku międzynarodowym.
