Szczegóły Produktu:
|
| Napięcie znamionowe: | 3,6-24KV | Ocena prądu: | 630-4000A |
|---|---|---|---|
| Częstotliwość oceny: | 50 Hz | Standerds: | IEC |
| OEM / ODM: | Dostępny | ||
| High Light: | KYN28-12 Rozdzielnica średniego napięcia platerowana metalem,rozdzielnica platerowana metalem średniego napięcia,tablica rozdzielcza 11KV Mv |
||
Wprowadzenie produktów
Generał

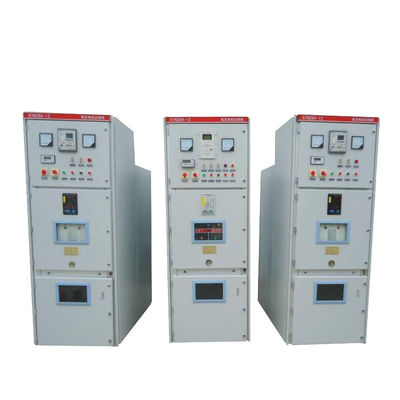

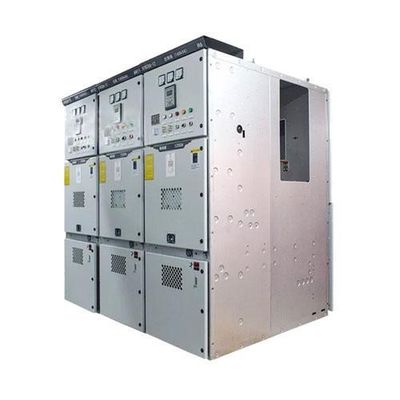

Rozdzielnica wewnętrzna w obudowie metalowej KYN28 to kompletne urządzenie do dystrybucji energii dla 3-fazowego systemu sekcyjnego 3,6 ~ 24kV AC50 / 60Hz, z jedną magistralą i jedną magistralą.Służy głównie do przesyłu mocy średnich / małych generatorów w elektrowniach; odbieranie, przesyłanie energii do stacji elektroenergetycznych w systemie dystrybucyjnym i elektroenergetycznym fabryk, kopalń i przedsiębiorstw oraz uruchamianie dużych silników wysokonapięciowych itp. w celu sterowania, ochrony i monitorowania systemu Rozdzielnica spełnia wymagania normy IEC, GB3906-91 Oprócz użytku z krajowym wyłącznikiem próżniowym VS1, może być również używany z VD4 firmy ABB, 3AH5 firmy Siemens ZN65A i VB2 firmy GE itp., Jest to naprawdę urządzenie do dystrybucji energii o dobrych parametrach.
W celu spełnienia wymagań dotyczących montażu naściennego i obsługi od przodu rozdzielnica wyposażona jest w specjalny przekładnik prądowy, dzięki czemu operator może go konserwować i sprawdzać przed szafą.
Środowisko usługowe
1. Temperatura powietrza: -25 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
W pełni przetestowany
Rozdzielnica przeszła wszystkie testy wymagane przez międzynarodowe normy (IEC).Każda rozdzielnica przed dostawą jest poddawana rutynowym testom w fabryce.Testy te mają na celu sprawdzenie działania rozdzielnicy w oparciu o specyficzne właściwości każdej instalacji.
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6 ~ 24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy |
ZA |
630,1250,1600,2000,2500,3150,4000 | ||
|
4 |
Odgałęzienie Prąd znamionowy |
630,1250,1600,2000,2500,3150,4000 |
|||
|
5 |
Główna szyna zbiorcza Prąd znamionowy |
630,1250,1600,2000,2500,3150,4000 |
|||
|
6 |
1 min Napięcie wytrzymywane o częstotliwości sieciowej | mokry |
KV |
38 | 50/60 |
|
suchy |
48 |
60/65 |
|||
|
7 |
Udar piorunowy wytrzymuje napięcie |
kV |
75 |
95/125 |
|
|
8 |
Znamionowy prąd wyłączalny zwarciowy (szczyt) |
KA |
40/50/63/80/100 |
||
|
9 |
Prąd krótkotrwały wytrzymywany (4 s) |
20/25 / 31,5 / 40 |
|||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
