Szczegóły Produktu:
|
| Rodzaj: | DYX-KK | Imię: | Wskaźnik Błędu |
|---|---|---|---|
| Oryginalny: | Chiny | Użytkownik: | Sieć energetyczna |
| OEM: | tak | Fabryka: | KNKONG |
| Podkreślić: | Wskaźnik usterki napowietrznej instalacji solarnej,wskaźnik usterki napowietrznej zewnętrznej,wskaźnik usterki linii napowietrznej IEC |
||

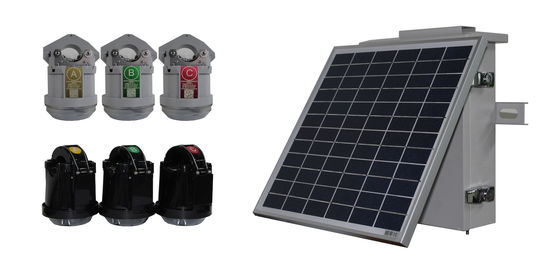

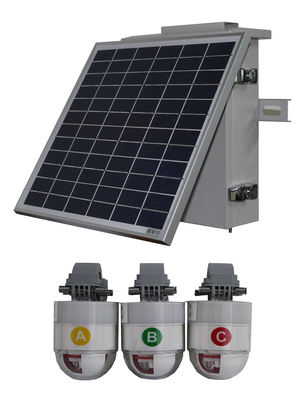

Zewnętrzny wskaźnik usterki napowietrznej energii słonecznej dla sieci dystrybucji energii średniego napięcia
Wprowadzenie produktów

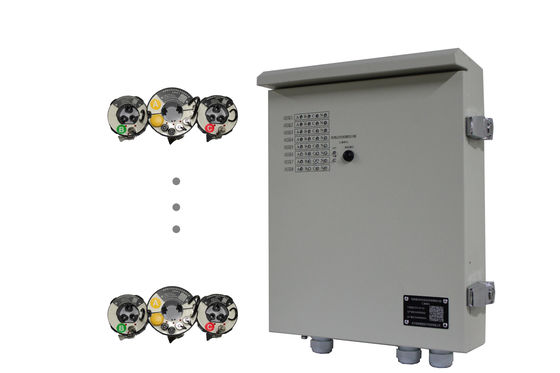

Sprzęt do monitorowania online szafy sieciowej pierścieniowej nadaje się głównie do transformacji automatyzacji tradycyjnej szafy sieciowej pierścieniowej i rozdzielnicy.Realizując dwie funkcje zdalne (zdalna sygnalizacja, telemetria) jednocześnie wykryć i zlokalizować miejsce zwarcia i zwarcia doziemnego, skrócić czas i zasięg zaniku zasilania.Jest ważna nie tylko dla poprawy niezawodności zasilania, ale także niezbędna technologia do budowy inteligentnej sieci.
Zalety
Próbkowanie algorytmu syntezy prądu o zerowej sekwencji, anulowanie tradycyjnego projektu transformatora o zerowej sekwencji, syntetyzowanie prądu o zerowej sekwencji poprzez wykrywanie kolejności faz w celu identyfikacji jednofazowego zwarcia doziemnego i skuteczne rozwiązanie sytuacji, w której instalacja nie jest wygodna transformator o zerowej sekwencji;
5A z własnym zasilaniem, jednostka akwizycji wykorzystuje materiał CT o wysokiej przenikalności magnetycznej, w połączeniu z konstrukcją systemu o małej mocy, aby zapewnić, że prąd pierwotny 5A osiągnie pełną funkcjonalność bez baterii, poprawiając niezawodność;
Zamiast korzystać z tradycyjnego schematu jednorazowego zasilania bateryjnego, przyjęto trójpoziomową architekturę zasilania przekładników prądowych, superkondensatorów i jednorazowych baterii litowych, aby zagwarantować niezawodne działanie sprzętu;
Elektroniczny przekładnik prądowy do wykrywania prądu i uziemienia pola elektrycznego, ma dużą liniowość danych testowych i nie ma na niego wpływu średnica drutu, co gwarantuje dokładność testu;
Jednostka zbiorcza sygnalizuje awarie lokalnie i centralnie, eliminując potrzebę instalowania paneli wyświetlaczy w każdym odstępie czasu;
CT otwierający energię jest wykonany z materiałów antykorozyjnych i antykorozyjnych, uzupełnionych procesem cięcia na wysokim poziomie, aby zapewnić, że środowisko zewnętrzne zapewnia wystarczającą moc dla sprzętu;
Zarówno jednostka zbierająca, jak i jednostka akwizycji mogą być sterowane zdalnie i bezprzewodowo.
Parametr techniczny
| Pozycja | Parametr | |
|
Aplikacje |
Napięcie | 6 ~ 35kV |
| Metoda neutralnego uziemienia | Dostępne są różne metody uziemienia | |
| Typ okablowania | Izolacja napowietrzna i nieizolowane przewody 35mm² ～ 300mm² | |
|
Zasilanie jednostki zbierającej |
Główne zasilanie | PT / CT |
| Zasilanie awaryjne |
Akumulator: w zależności od potrzeby, bateria litowo-żelazowo-fosforanowa lub kwasowo-ołowiowa bateria koloidalna. Cała konstrukcja sprzętu jest kompatybilna z obydwoma. |
|
|
Zasilanie jednostki akwizycyjnej |
Główne zasilanie | Linia z własnym zasilaniem (pełna funkcja 5 A) |
| Zasilanie awaryjne | Bateria litowa jednorazowego użytku 3,6 V, 8,5 Ah | |
| Czas działania baterii superkondensatora> 12 godzin | ||
| Statyczne rozpraszanie mocy | Jednostka przejęcia | ≤40uA |
| Jednostka zbiorcza | ≤0,2VA | |
| Dokładność telemetrii | obecny |
0 ~ 200A, dokładność pomiaru: ± 2A 200A ～ 600A, dokładność pomiaru: ± 1% |
| Częstotliwość próbkowania | 4096 Hz | |
| Wykrywanie uszkodzeń | Rozpoznawalny typ usterki | Zwarcie między fazami, różne uziemienia jednofazowe |
| Błędy chwilowe i trwałe | ||
| Minimalny czas rozpoznania | 0,2 s | |
|
Wskazanie stanu linii |
Wskazanie | Jasna dioda LED |
| Czas migania po awarii | ＞ 2000 godz | |
| Metoda resetowania błędu | Czasowy automatyczny reset można ustawić w zakresie od 1 do 48 godzin | |
| Automatyczne resetowanie po włączeniu i zdalne resetowanie ręczne | ||
|
Komunikacja lokalna |
Pasmo częstotliwości | 430 ～ 480 MHz |
| Medium komunikacyjne | Plastikowe włókno światłowodowe | |
| Odległość komunikacyjna | ＞ 20m | |
| Właściwości mechaniczne | Waga | ＜ 2kg |
| Poziom ochrony | Jednostka zbiorcza IPX7 ； Jednostka zbiorcza IPX5 | |
| Środowisko pracy | Temperatura | -40 ℃ ～ 70 ℃ 10% ~ |
| Wilgotność | 100% | |
| Żywotność | Operacyjny | ＞ 8 lat |
| Czas bezawaryjny (średni) |
MTBF≥70000h |
|
